隨著CAD/CAM技術的發展，計算機軟件在模具設計中的廣泛應用，模具設計人員逐漸從繁雜的手工繪圖（包括使用計算機繪制二維圖紙）與參數計算中解脫出來，參與到更多的創造性勞動中，從而縮短產品開發周期，提高企業市場競爭力。而這一切的實現都基于一個功能強大，使用方便的模具設計軟件的應用。TopSolid無疑就是這么一款功能強大且性價比突出的產品，它可以使企業很快提高模具設計乃至于模具制造的質量，且大大提高其生產率，促進企業快速與國際模具市場接軌。
TopSolid的開發商--法國Missler公司是專業的產品設計制造，特別對工模具的設計制造在國際上具有重要地位，在此工程背景下集20年的CAD/CAM軟件開發經驗而成為專業的CAD/CAM技術開發商。因此TopSolid本身具有強大的模具設計工程背景，可以為模具設計提供全面的解決方案。
TopSolid模具設計包含注塑模（TopSolid/Mold）和級進模（TopSolid/Progress）兩大模具設計模塊。在此僅針對注塑模設計（TopSolid/Mold）的特點作綜合介紹。
注塑模（TopMold）

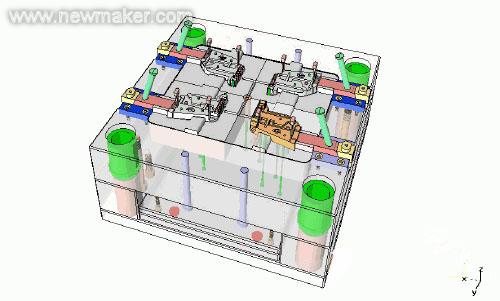

圖 1
TopSolid/Mold的主要特點是整個模具設計過程自動化，簡便的斜導柱設計以及利用豐富智能的標準件庫快速準確的模具結構設計。
模具設計首先是工藝計算，然后才是結構設計。怎樣快速準確的達到工藝設計要求成了模具設計的主要問題。
TopSolid/Mold在零件三維模型的導入中考慮到了零件的熱縮性，提供收縮比參數，通過參數對零件進行整體收縮或局部收縮控制，避免了零件的二次建模。
TopSolid/Mold可以快捷自動的檢索最大外形線來形成分模線，并提供多種分模曲面創建方式，當然這是作為模具設計軟件分模最基本的功能要求。但是TopSolid/Mold僅僅根據模肉外形參數尺寸和分模線、分模面就能自動分成上下模（如圖2），而不需要反復利用分模面和曲面裁減功能才能得到上下模那么困難。一個復雜的手機外殼的分模過程也不會超過20分鐘。
圖 2
TopSolid/Mold提供了智能的冷卻系統設計，設計員只需要定義管路的起始位置或者選擇管路的3D結構輪廓線，系統會自動在模具中進行鉆孔操作得到冷卻回路（圖3）。而且在整個布管過程中系統自動監測干涉狀態，一旦發生布管干涉，將自動報警，并提示干涉位置，減少了設計過程中的出錯率。
|
