圖9
單擊“特性”按鈕，顯示“三維圖形系統配置”對話框，在其中可以對當前的三維圖形顯示系統進行配置，設置完成后“應用并關閉”按鈕返回“系統”選項中，如圖10所示。
圖10
“允許長符號名”復選框被選中時，可以在圖標、標注樣式、塊、線型、文本樣式、布局、用戶坐標系、視圖和視口配置中使用長符號名來命名，名稱最多可以包含255個字符�！皵�(shù)據庫連接選項”用于設置AutoCAD與外部數據庫連接的相關選項。
“用戶系統配置”選項卡用于設置優化AutoCAD工作方式的一些選項�！癆utoCAD設計中心”中的“源內容單位”設置在沒有指定單位時，被插入到圖形中的對象的單位�！澳繕�(biāo)圖形單位”設置沒有指定單位時，當前圖形中對象的單位，如圖11所示。
圖11

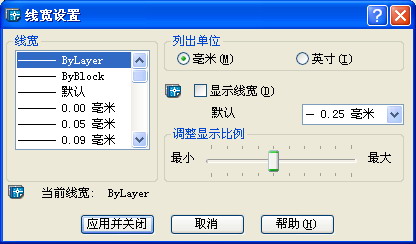

單擊“線寬設置”按鈕將彈出“線寬設置”對話框。用此對話框可以設置線寬的顯示特性和缺選項，同時還可以設置當前線寬，如圖12所示。
圖12
“選項”對話框中的“草圖”選項卡中包含了多個設置AutoCAD輔助繪圖工具的選項�！白詣�(dòng)追蹤設置”控制自動追蹤的相關設置。它有“顯示極軸追蹤矢量、顯示全屏追蹤矢量、顯示自動追蹤工具欄提示”三個選項，如圖13所示。
圖13
“選擇”選項卡中可控制AutoCAD選擇工具和對象的方法。您可以控制AutoCAD拾取框的大小、指定選擇對象的方法和設置夾點，如圖14所示。
圖14
“配置”選項卡用來創建繪圖環境配置，還可以將配置保存到獨立的文本文件中，如圖15所示。如果用戶的工作環境經常需要變化，可以依次設置不同的系統環境，然后將其建立成不同的配置文件，以便隨時恢復，避免經常重復設置的麻煩。
圖15
四、坐標系設置
繪圖時通過坐標系在圖形中確定點的位置。您可設置和使用自己的可移動的坐標系，從而更好地在解雇、等軸測或正交三維視圖中繪圖。
